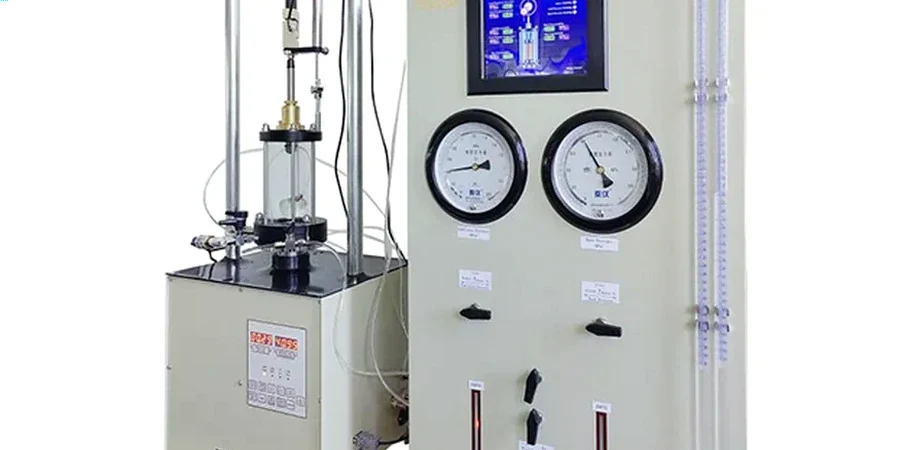

Sur un chantier d’immeuble de 7 étages à la Bastide, le sol graveleux de la terrasse de la Garonne posait un problème de portance. Nous avons prescrit un essai triaxial pour obtenir la cohésion et l’angle de frottement effectifs. Bordeaux alterne entre sables limoneux et graves argileuses, des faciès où la résistance au cisaillement varie fortement. Un triaxial consolidé drainé (CD) a confirmé une cohésion de 12 kPa et un angle de 34°, valeurs intégrées dans le calcul de fondations superficielles. Sans cette donnée, le dimensionnement aurait été trop conservateur ou, pire, sous-estimé. Avant l’essai, un sondage SPT a permis de corréler les couches avec la résistance de pointe. Pour les niveaux plus profonds, nous avons couplé le triaxial avec un essai pressiométrique afin de valider le module de réaction horizontal.
À Bordeaux, les graves de la Garonne permettent souvent un essai CD en 4 jours, tandis que les argiles organiques exigent un CU.
Méthodologie et portée
- Consolidation isotrope sous contrainte effective représentative de la charge de service (généralement 100 à 400 kPa).
- Phase de cisaillement à vitesse constante (0,5 %/min pour le non-drainé, 0,05 %/min pour le drainé).
- Acquisition automatique de la déformation axiale, de la pression interstitielle et de la contrainte déviatorique.
Considérations locales
Bordeaux s’est urbanisée rapidement depuis les années 1960, avec des extensions sur les zones alluviales de la Garonne et du Peugue. Ces terrains présentent une hétérogénéité latérale forte : des lentilles de sable lâche alternent avec des argiles molles. Un bâtiment construit dans le quartier Saint-Michel a subi un tassement différentiel de 8 cm faute d’avoir caractérisé la couche d’argile sous la nappe. L’essai triaxial, couplé à une étude de mécanique des sols, permet d’anticiper ces risques. Sous-estimer la résistance au cisaillement dans ces sols peut entraîner un glissement plan ou un poinçonnement des fondations.
Normes applicables
NF P 94-070 (Essai triaxial UU), NF P 94-074 (Essai triaxial CU avec mesure de pression interstitielle), NF P 94-075 (Essai triaxial CD), Eurocode 7 – EN 1997-1:2004 – Calcul géotechnique
Services techniques associés
Essai triaxial consolidé non drainé (CU+u)
Mesure de la résistance au cisaillement avec suivi de la pression interstitielle. Idéal pour les argiles et limons de la rive droite où la nappe est haute.
Essai triaxial consolidé drainé (CD)
Détermination des paramètres effectifs (c', phi') pour les sables et graves de la Garonne. Permet un dimensionnement précis des semelles filantes.
Paramètres typiques
Consultations fréquentes
Quelle est la différence entre un essai triaxial UU et CU à Bordeaux ?
L'UU (non consolidé non drainé) est réalisé sans consolidation préalable. Il donne la résistance au cisaillement non drainé (cu) pour des sols fins saturés. Le CU (consolidé non drainé) inclut une phase de consolidation sous confinement, ce qui permet d'obtenir les paramètres effectifs (c', phi') et la pression interstitielle. À Bordeaux, on choisit le CU pour les argiles molles du quartier des Chartrons où la nappe est affleurante.
Combien coûte un essai triaxial à Bordeaux ?
Le coût d'un essai triaxial complet (CU ou CD) se situe entre 1 580 € et 2 740 € selon le nombre d'éprouvettes et le type de sol. Pour un projet standard avec 3 éprouvettes sous 3 confinements, comptez environ 2 100 €. Ce tarif inclut la préparation, la consolidation et le cisaillement, ainsi que le rapport technique.
Quels types de sols à Bordeaux nécessitent un essai triaxial ?
Les sols les plus problématiques sont les argiles organiques des zones marécageuses (Bègles, Villenave-d'Ornon) et les sables lâches de la terrasse de la Garonne. Les graves compactes de la rive droite (Bastide) le nécessitent moins, mais un CD est recommandé pour les fondations profondes. Le triaxial est aussi crucial pour les remblais de la rocade.
Quelle norme française régit l'essai triaxial à Bordeaux ?
L'essai triaxial est encadré par les normes NF P 94-070 (UU), NF P 94-074 (CU) et NF P 94-075 (CD). Elles fixent les dimensions des éprouvettes, les vitesses de cisaillement et les conditions de drainage. À Bordeaux, on applique aussi l'Eurocode 7 pour le dimensionnement des fondations à partir des paramètres obtenus.
