Le sous-sol bordelais présente une alternance de sables graveleux et d'argiles des palus, avec une nappe phréatique souvent située entre 3 et 5 mètres de profondeur. Pour capter l'état réel des terrains cohérents, l'échantillonnage non remanié au tube Shelby est indispensable : il prélève des carottes intactes qui conservent la structure, la teneur en eau et les contraintes effectives du sol. Avant d'atteindre ces horizons sensibles, on réalise généralement un essai SPT pour déterminer la stratification grossière et la compacité relative. À Bordeaux, où les variations latérales de faciès sont fréquentes entre la Garonne et les coteaux, cette phase préliminaire permet de positionner le tube Shelby dans la couche d'argile ou de limon la plus représentative pour les essais de laboratoire ultérieurs.
Un échantillon remanié perd jusqu'à 70 % de sa résistance au cisaillement ; le tube Shelby préserve la cohésion intacte de l'argile.
Méthodologie et portée
- Vérification du taux de récupération (minimum 95 % pour les argiles).
- Scellage immédiat des tubes avec paraffine pour préserver l'humidité naturelle.
- Transport vertical en caisses isothermes vers le laboratoire.
Considérations locales
Le carottier à tube Shelby utilisé à Bordeaux est monté sur un train de tiges filetées et descendu par un vérin hydraulique fixé au mât du sondage. Dans les sables lâches de la plaine alluviale, la paroi du trou doit être maintenue par un tubage provisoire ou une boue bentonitique pour éviter l'effondrement avant la descente du tube. Si la nappe est rencontrée brutalement, le gradient hydraulique peut remanier l'échantillon sur les premiers centimètres, rendant la carotte inexploitable pour les essais de perméabilité. Le risque principal reste le soulèvement du fond de sondage dans les argiles molles bordelaises, qui déstructure l'échantillon par décompression ; un suivi rigoureux du niveau d'eau dans le forage est donc impératif.
Normes applicables
NF P 94-050 — Échantillonnage des sols : carottier à paroi mince, NF EN ISO 22475-1 — Prélèvement par tube à piston fixe, NF P 94-202 — Standard Practice for Thin-Walled Tube Sampling, NF P 94-110 — Essai pressiométrique Ménard (couplé au Shelby)
Services techniques associés
Prélèvement en forage carotté
Descente du tube Shelby en rotation lente dans un forage préalablement nettoyé, avec tubage simultané dans les terrains instables.
Conditionnement et scellage

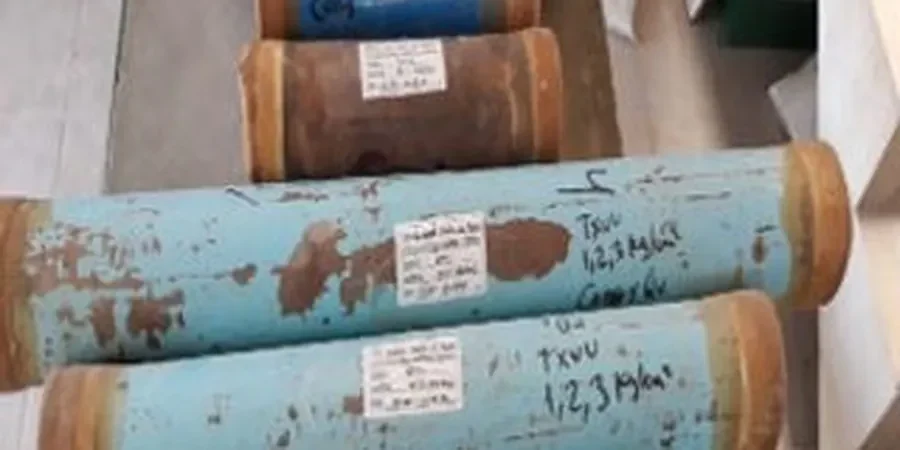

Paraffinage des extrémités, marquage de l'orientation, stockage en chambre froide et transport express vers le laboratoire d'essais mécaniques.
Contrôle de qualité des carottes
Mesure du taux de récupération, examen visuel de la fissuration et essai au pénétromètre de poche sur site avant expédition.
Essais de laboratoire dédiés
Réalisation d'essais triaxiaux CU, de consolidation œdométrique et de cisaillement direct sur les échantillons intacts prélevés.
Paramètres typiques
Consultations fréquentes
Pourquoi l'échantillonnage non remanié est-il crucial à Bordeaux ?
Les sols bordelais, notamment les argiles des palus et les limons de décrue, perdent rapidement leur structure s'ils sont remaniés. Le tube Shelby garantit des échantillons représentatifs pour les calculs de tassement sur les fondations des bâtiments neufs de la métropole.
Quelle est la profondeur maximale d'un prélèvement au tube Shelby dans la région ?
En pratique, on prélève jusqu'à 15 mètres dans les argiles de Bordeaux. Au-delà, le frottement latéral sur le tube devient trop important et dégrade la qualité de la carotte ; on utilise alors un carottier à piston fixe.
Quel est le coût d'une campagne d'échantillonnage non remanié à Bordeaux ?
Le coût varie entre 400 € et 840 € par point de prélèvement, incluant le forage, le tube Shelby, le conditionnement et le rapport de terrain. Ce tarif dépend du diamètre du tube et de la profondeur atteinte.
