Le sous-sol de Bordeaux alterne entre graves fluviatiles de la Garonne, argiles plastiques et sables limoneux. Cette diversité impose une conception de parois moulées rigoureuse, adaptée à chaque horizon. Pour un projet d'excavation en centre-ville, le bureau d'études doit connaître la cohésion drainée et le module de réaction horizontal. Nous intégrons ces données via des essais de laboratoire comme le corte directo sur carottes, et des mesures de déformabilité avec le presurometro Ménard. L'objectif est de dimensionner l'épaisseur du voile et la longueur des ancrages provisoires. Nous travaillons main dans la main avec les ingénieurs pour caler les paramètres de calcul aux conditions réelles du terrain bordelais.

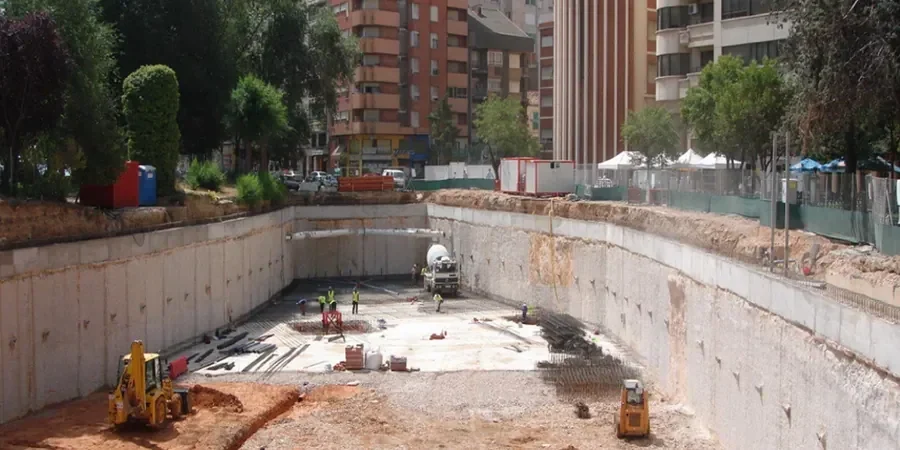

Sous les allées de Tourny, la nappe impose des parois moulées de 80 cm d'épaisseur pour contenir la poussée hydrostatique et garantir la stabilité des fouilles.
Méthodologie et portée
- Cohésion effective c' (kPa) mesurée au triaxial consolidé drainé (CD).
- Angle de frottement φ' (°) issu de l'essai de cisaillement direct.
- Module d'Young E' (MPa) déduit du presiomètre.
Considérations locales
À Bordeaux, le risque principal lors de la réalisation de parois moulées est la venue d'eau sous pression dans la tranchée. Les venues soudaines surviennent dans les graves de la Garonne, très perméables, si le coulis n'est pas assez dense. Nous avons observé des effondrements de fouille faute d'avoir caractérisé correctement la continuité des lentilles sableuses. Un autre piège : les argiles gonflantes de l'Éocène, qui se rétractent après séchage et créent des vides entre la paroi et le terrain. Pour éviter ces désordres, nous recommandons un suivi continu du niveau de bentonite et un contrôle de la viscosité Marsh. La conception doit intégrer un facteur de sécurité suffisant vis-à-vis de la butée des terres, surtout en phase provisoire avant coulage du radier.
Normes applicables
Eurocode 7 (EN 1997-1:2004) – calcul géotechnique des parois, NF P94-261 – justification des ouvrages de soutènement, NF EN 1538 – exécution des parois moulées
Services techniques associés
Étude de sol détaillée avec essais pressiométriques
Reconnaissance par sondages carottés, essais pressiométriques Ménard (NF P94-110) et caractérisation des horizons. Livraison d'un modèle géotechnique avec paramètres de déformabilité et de résistance, utilisable directement dans les logiciels de calcul de parois (Plaxis, Geo5).
Dimensionnement et vérification aux ELU/ELS
Calcul des efforts dans la paroi (moments, efforts tranchants), vérification de la stabilité externe (renversement, glissement, poinçonnement) et interne (ferraillage). Prise en compte des phases de construction et des sollicitations hydrauliques. Rapport conforme à l'Eurocode 7.
Paramètres typiques
Consultations fréquentes
Quelle est la différence entre une paroi moulée et un écran de palplanches ?
La paroi moulée est un voile en béton armé coulé dans une tranchée stabilisée à la boue bentonitique. Elle offre une meilleure rigidité, une étanchéité supérieure et peut reprendre des efforts verticaux importants. Les palplanches sont métalliques, moins rigides et sensibles à la corrosion. À Bordeaux, on privilégie la paroi moulée pour les immeubles riverains du tramway, où les tassements doivent être inférieurs à 10 mm.
Quels essais géotechniques sont indispensables avant de concevoir une paroi moulée à Bordeaux ?
L'essai pressiométrique Ménard est essentiel pour le module de réaction horizontal. Le triaxial CD fournit la cohésion effective et l'angle de frottement. La perméabilité de terrain, mesurée au laboratoire ou in situ, détermine le débit de coulis. Enfin, un essai de cisaillement direct sur échantillon remanié permet de vérifier le frottement à l'interface sol-béton.
Combien coûte une étude de conception de paroi moulée à Bordeaux ?
Le coût d'une étude complète (reconnaissance de sol + dimensionnement + rapport) se situe entre 1 850 € et 7 490 € selon la profondeur de la paroi, le nombre d'essais et la complexité géologique. Pour un projet standard de 12 m de profondeur en centre-ville, comptez autour de 3 200 €.
Quels sont les risques de tassement différentiel autour d'une paroi moulée ?
Les tassements surviennent principalement lors du bétonnage si le coulis bentonitique n'est pas remplacé correctement, ou si la paroi fléchit sous la poussée des terres. À Bordeaux, les immeubles anciens sur pieux bois sont sensibles. Une modélisation par éléments finis avec un module de cisaillement G0 calé sur des essais dynamiques (MASW) permet de limiter ce risque.
La paroi moulée peut-elle être utilisée comme fondation profonde ?
Oui, on parle alors de paroi moulée portante. Elle peut reprendre des charges verticales si le béton est armé et que la base repose sur une couche résistante (grave de Garonne ou calcaire à Saint-Émilion). Dans ce cas, le dimensionnement suit les règles de l'Eurocode 7 pour les pieux forés, avec un frottement latéral mobilisé sur toute la hauteur.
