Un chantier de voirie à Bordeaux nous a récemment confrontés à une anomalie. La plateforme support était classée AR1 selon le guide technique, mais les résultats CBR révélaient une portance inférieure de 30% aux valeurs tabulées. C'est précisément pour ce type d'écart que nous réalisons l'étude CBR pour conception routière à Bordeaux. L'essai détermine l'indice CBR (California Bearing Ratio) sur des éprouvettes compactées à l'optimum Proctor. On obtient ainsi une valeur de portance réelle, pas une estimation. Avant de lancer le compactage, nous croisons ces données avec les résultats de classification des sols pour vérifier la nature du matériau.
Un écart de 30% entre les valeurs tabulées et les résultats CBR réels nous oblige à revoir l'épaisseur de la chaussée.
Considérations locales
À Bordeaux, le risque principal est le sous-dimensionnement des couches de chaussée. Les sols argileux de la plaine alluviale de la Garonne présentent une sensibilité à l'eau très variable. Un CBR mesuré en période sèche peut chuter de moitié après une saison humide. Nous avons vu des voiries neuves se déformer après deux hivers parce que l'indice CBR de projet avait été surestimé. Notre protocole inclut toujours une immersion de 96 h pour simuler les conditions saturées. C'est la seule façon d'obtenir un dimensionnement fiable pour Bordeaux.
Normes applicables
NF P 94-078 (Indice CBR après immersion), NF P 94-093 (Essai Proctor), Guide technique SETRA/LCPC 1994 (Conception des chaussées), Eurocode 7 (EN 1997-2:2007)
Services techniques associés

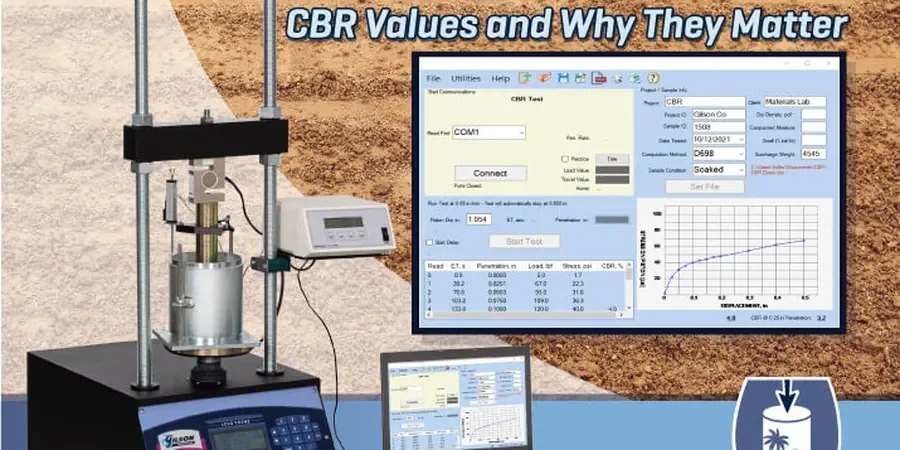

Essai CBR en laboratoire
Réalisation de l'essai CBR sur éprouvettes compactées avec suivi du gonflement et de la pénétration. Rapport détaillé avec courbe effort-pénétration.
Détermination de la classe de plateforme
Calcul de la classe AR (assise routière) à partir des indices CBR et des résultats Proctor. Aide au choix de l'épaisseur des couches de chaussée.
Essai CBR in situ (DCP)
Utilisation du pénétromètre dynamique de type DCP pour estimer l'indice CBR directement sur le terrain. Idéal pour les contrôles de compactage en cours de chantier.
Paramètres typiques
Consultations fréquentes
Quel est le coût d'une étude CBR à Bordeaux ?
Le tarif pour un essai CBR complet (compactage + immersion + pénétration) se situe entre 130 € et 240 € par échantillon, selon le nombre d'éprouvettes et l'énergie de compactage demandée.
Quelle est la différence entre l'indice CBR et le module de Young ?
L'indice CBR mesure la résistance à la pénétration d'un piston dans un sol compacté et saturé. Le module de Young (E) caractérise la déformabilité élastique. Les deux sont corrélés empiriquement (E ≈ 5 à 10 × CBR pour les sols fins), mais ils ne mesurent pas la même propriété mécanique.
Combien de temps dure l'essai CBR ?
L'essai complet nécessite 4 jours : compactage le jour 1, immersion pendant 96 h, puis pénétration le jour 5. En urgence, nous pouvons réduire l'immersion à 48 h avec un prélèvement adapté.
